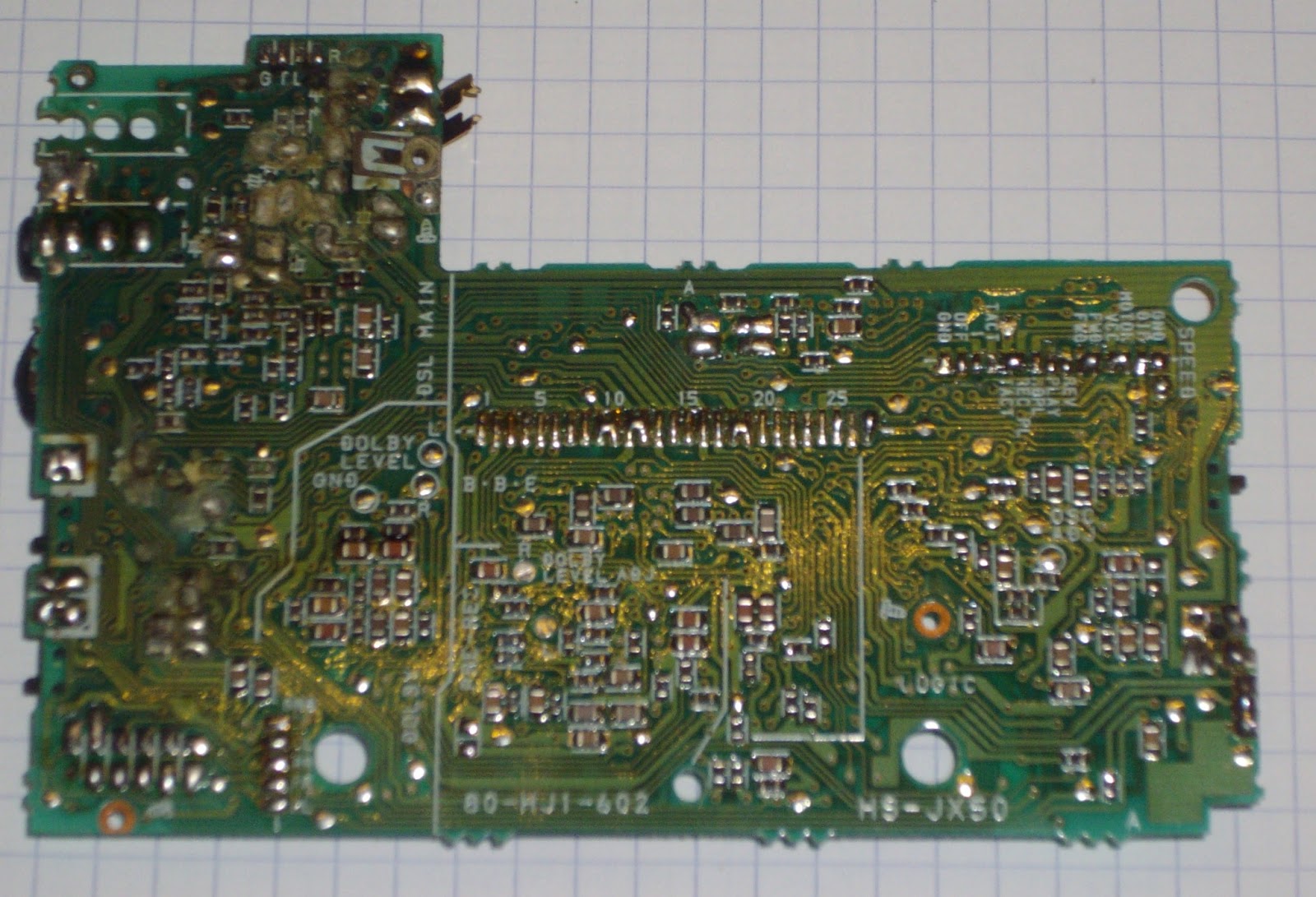

Le premier démontage laisse apparaitre des soudures corrodées ...
Effectivement, les condensateurs électrochimiques ont leur acide qui a coulé avec le temps ...
Coté composants , les condensateurs n'ont pas l'air trop "gonflés" ; ils sont pourtant tous à changer ...
Une fois la carte retirée : vue intérieure de la mécanique :
Les condensateurs sont déssoudés ...

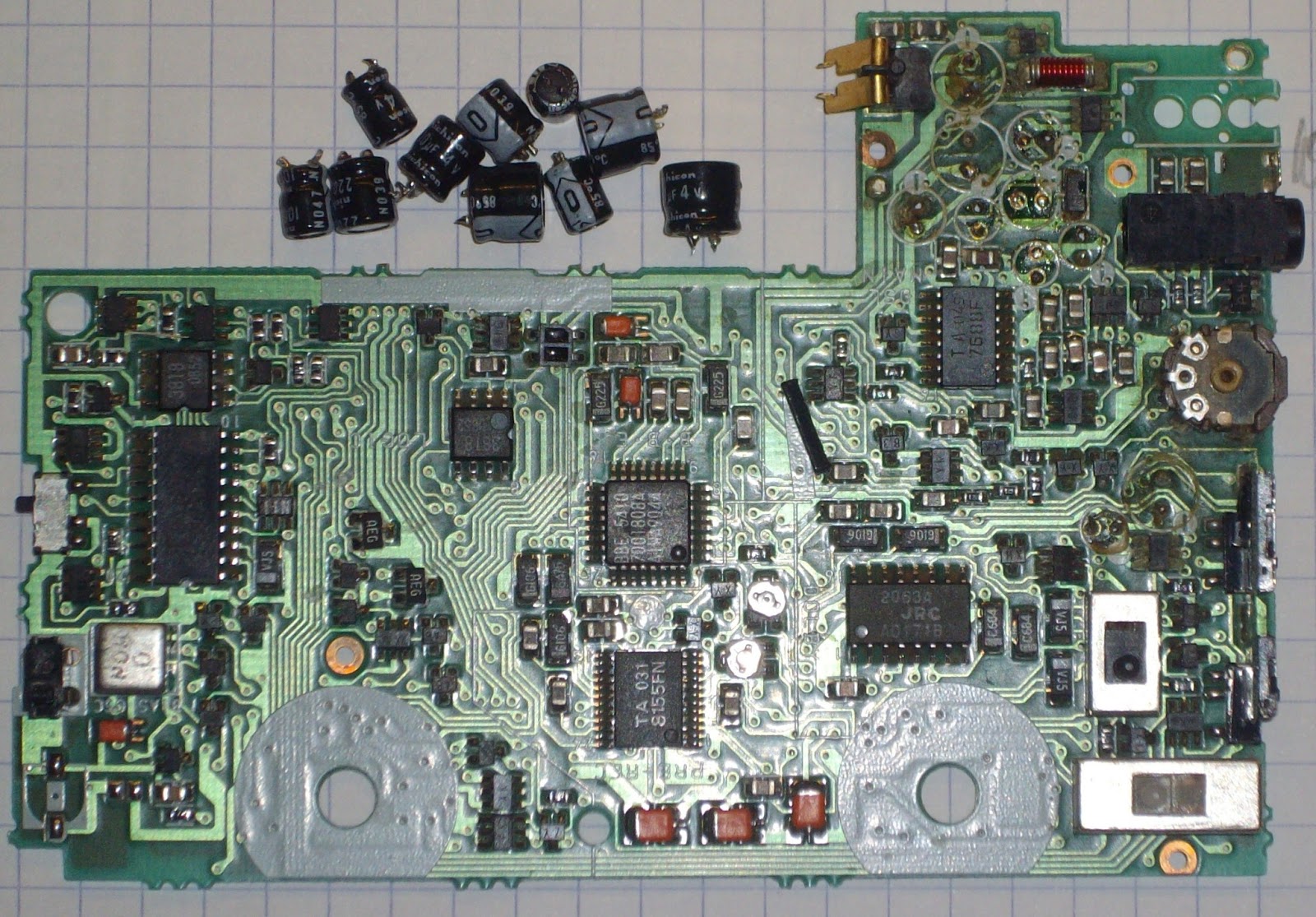

les anciens condensateurs ....
les condensateurs une fois changés...
Mauvaise surprise : 2 condensateurs 220µ sont trop gros : j'ai du les remplacer par des 100µ

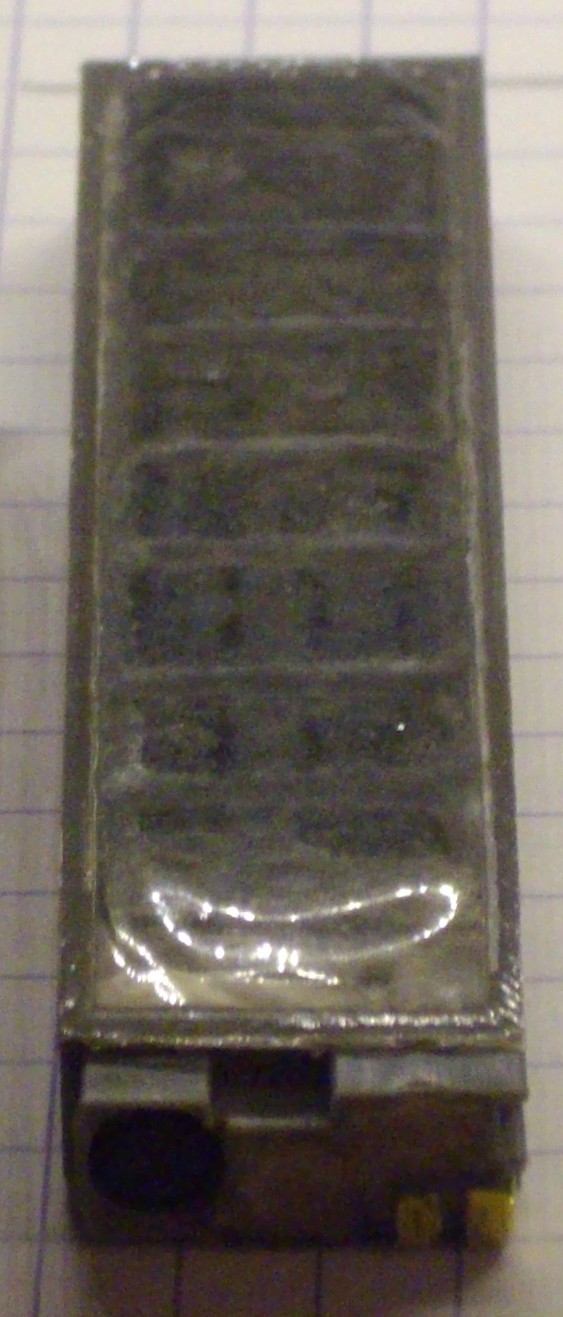

L'accu PB-4 une fois délogé de son capot métallique ...
et mon accu avec des accus issus d'un accu 9V type 6F22 ...
